產品型號：J94W
產品口徑：DN6-DN25
產品壓力：1.6mpa-32.0mpa
連接方式：卡套
閥體材質：不銹鋼304.316
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦J94W卡套角式針型閥≧也是國內針型閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

J94W卡套角式針型閥產品概述：

性能規范：

設計制造：GB/T 12224-1989，JB/T 7747-1995，

連接形式：卡套式，

結構特征：錐螺紋密封，

閥門檢驗和試驗：GB/T 13927-1992。

驗標準(單位Unit：MPa) ：
試驗項目：TESTITEM  壓力值PRESSURE  VALVE
公稱壓力：Nominal  Pressure  6.4
殼體試驗： Shell  Test  9.6
密封試驗：  Test  7.0
氣壓試驗：  Air  Pressure  Test  0.9
適用溫度：  Suitable  Temperatue  ≤180℃
適用介質：  Suitable  Medium  水、蒸汽、油品等Water,Steam,Oilgoods

主要零件材料/Materials of main parts

序號 NO.	零件名稱 Part name	材質 Material
1	連接螺母 Connector Nut	20# A105 SS304 SS304L SS316 SS316L
2	卡套 Ferrule & Ferrule Set	20# A105 SS304 SS304L SS316 SS316L
3	閥體 Body	20# A105 SS304 SS304L SS316 SS316L
4	填料墊 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
5	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
6	填料壓蓋 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
7	鎖緊螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
8	閥桿 Stem	20# A105 SS304 SS304L SS316 SS316L
9	手輪 Handle	20# A105 SS304 SS304L SS316 SS316L
10	帶帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

ITEM NO.	ø	L	H	D0
J94W/H	ø8	38	92	ø70
J94W/H	ø10	38	92	ø70
J94W/H	ø12	39	92	ø70
J94W/H	ø14	40	94	ø70
J94W/H	ø18	42	100	ø80

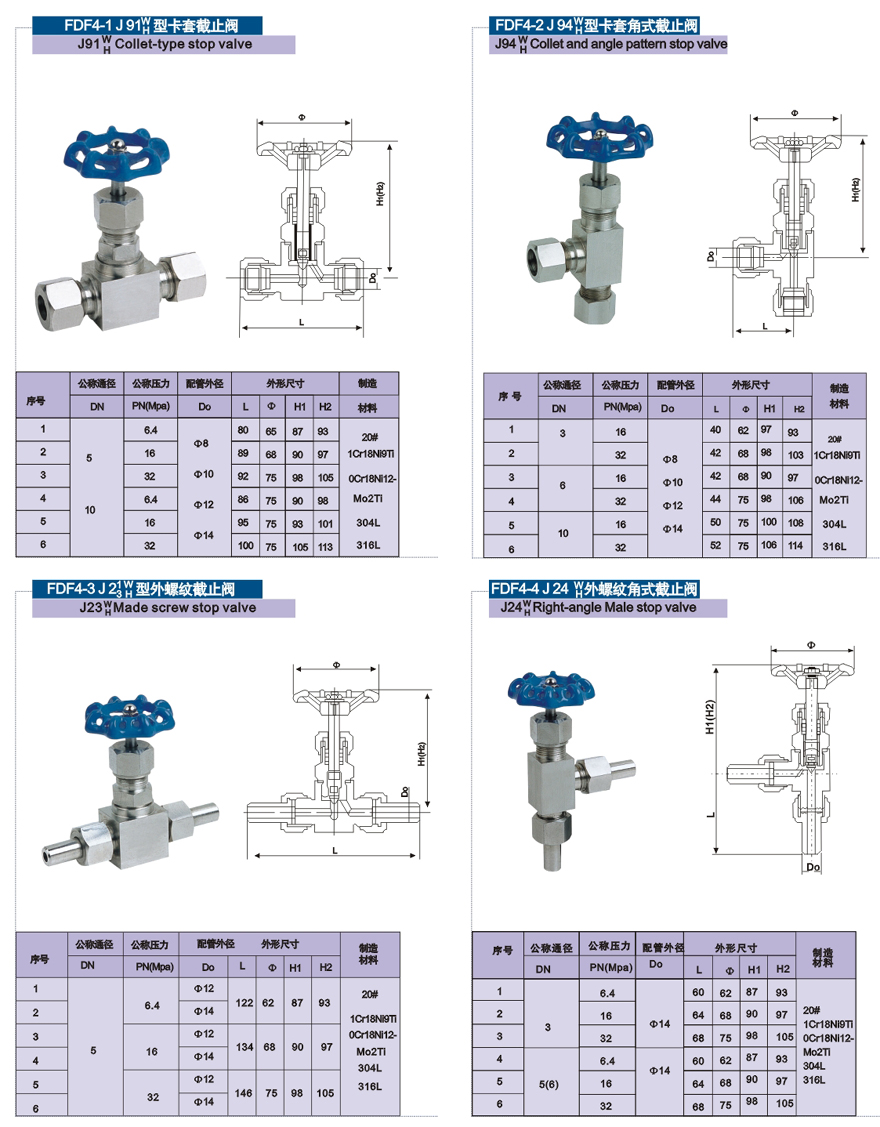

J94W卡套角式針型閥結構圖紙：

J61Y焊接式針型閥結構圖紙

上一個產品：J91W卡套式針型閥

下一個產品：JJM1壓力表針型閥

国产午夜精品一区二区三区不卡,女女女女女裸体处开bbb,闺蜜的朋友5在完整9视频带翻译,gogogo高清在线播放免费观看免费

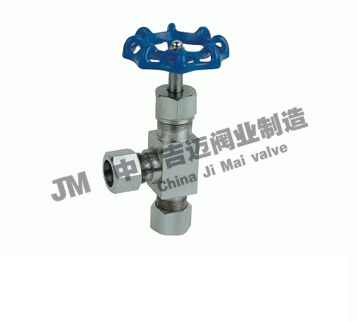

J94W卡套角式針型閥
