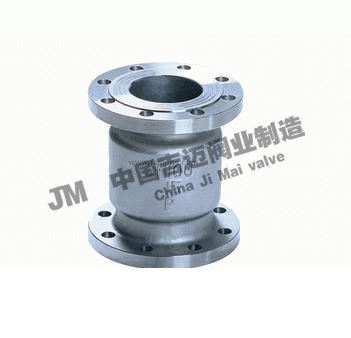

法蘭立式止回閥H42W，H42H |
 |
| 產品型號：H42W，H42H |
| 產品口徑：DN25-DN200 |
| 產品壓力：1.6mpa-6.4mpa |
| 連接方式：法蘭 |
| 閥體材質：不銹鋼，碳鋼 |
| 聯系 Q Q：2487747836 |
| 聯系傳真：021-51079323 |
| 聯系電話：021-51078382 |
| 公司Email：jmvalves@126.com |
| 公司名稱：上海吉邁閥門制造有限公司 |
| 公司賬號：03403300040016116 |
| 開戶銀行：中國農業銀行上海都市路分理處 |
| 服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。
產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修） |
| |
|
|
上海吉邁閥門制造有限公司主要生產≦法蘭立式止回閥H42W，H42H≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
【產品概述】
法蘭立式止回閥H42W，H42H是一種閥瓣沿著閥體垂直中心線滑動的止回閥，H42法蘭升降式止回閥只能安裝在垂直管道上，它的流體阻力系數較大,但密封性較旋啟式止回閥好。
【產品特點】
1、閥瓣沿著閥體垂直中心線滑動
2、適用于垂直安裝
3、密封性較旋啟式好
【執行標準】
設計規范：GB/T 12233
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：JB/T 9092,GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
【產品型號】
|
材質
|
型號
|
|
WCB
|
H42H-16C,H42H-25,H42H-40
|
|
304
|
H42H-16P,H42H-25P,H42H-40P
|
|
316
|
H42H-16R,H42H-25R,H42H-40R
|
【產品性能規范】
法蘭立式止回閥性能規范
|
公稱壓力（MPa）
|
1.6
|
2.5
|
4.0
|
|
密封試驗壓力（MPa）
|
1.76
|
2.75
|
4.4
|
|
殼體試驗壓力（MPa）
|
2.4
|
3.75
|
6.0
|
|
適用溫度（℃）
|
WCB≤350，304/316≤200
|
|
材料
|
閥體
|
WCB,304,316
|
|
閥座
|
WCB,304,316
|
|
閥瓣
|
WCB,304,316
|
|
密封圈
|
合金鋼，司太立
|
|
墊片
|
石墨，聚四氟乙烯
|
【主要外形連接尺寸】
法蘭立式止回閥外形尺寸
|
公稱壓力
|
公稱通徑
DN
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φ
|
|
系列1
|
系列2
|
|
1.6MPa
2.5MPa
4.0MPa
|
15
|
85
|
85
|
95
|
65
|
45
|
16
|
4-Φ14
|
|
20
|
95
|
95
|
105
|
75
|
55
|
16
|
4-Φ14
|
|
25
|
100
|
105
|
115
|
85
|
65
|
16
|
4-Φ14
|
|
32
|
105
|
150
|
135
|
100
|
78
|
16
|
4-Φ14
|
|
40
|
115
|
160
|
145
|
110
|
88
|
18
|
4-Φ14
|
|
50
|
125
|
170
|
160
|
125
|
100
|
20
|
4-Φ14
|
|
65
|
145
|
180
|
180
|
145
|
120
|
22
|
8-Φ18
|
|
80
|
155
|
200
|
195
|
160
|
135
|
22
|
8-Φ18
|
|
100
|
210
|
210
|
230
|
190
|
160
|
24
|
8-Φ23
|
|
125
|
275
|
275
|
275
|
220
|
188
|
28
|
8-Φ25
|
|
150
|
225
|
300
|
300
|
250
|
218
|
30
|
8-Φ25
|
|
200
|
380
|
380
|
360
|
310
|
278
|
34
|
12-Φ25
|
