上海吉邁閥門制造有限公司主要生產≦J41B法蘭氨用截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：
J41B氨用截止閥J41B-25C又名（氨閥）；采用彈性成型聚四氟乙烯為填料，填料密封性能隨介質壓力上升而增強，并具備倒密封功能，適用于中低壓氣體輸送管路。產品經常要用到氧氣、氮?dú)�、氫氣、氬氣等氣體。這些氣體一般都是貯存在專用的高壓氣體中。使用時通過氨用截止閥使氣體壓力降至實驗所需范圍，再經過其它控制閥門細調，使氣體輸入使用系統。最常用的減壓閥為氨用截止閥，簡稱氨用閥。
特點用途:
1、中通法蘭為方形結構，閥桿采用間桿連接。
2、閥體密封面部位采用球凸?fàn)�，與閥腳以線吻合密封。
3、密封面采用巴氏合金，密封性能好，使用壽命長
主要性能規范:
適用溫度： -10℃-150℃;
適用介質：液、氣、氨、氮、氫等。
J41B 法蘭氨用截止閥試驗壓力:
|
公稱壓力 PN(MPa)
|
試驗壓力 (MPa)
|
|
殼體強度試驗
|
密封試驗
|
|
1.6
|
2.4
|
1.76
|
|
2.5
|
3.75
|
2.75
|
J41B 法蘭氨用截止閥主要零件材料:
|
產品類型
|
零件名稱
|
|
閥體、閥蓋
|
閥桿
|
填料
|
密封面
|
墊片
|
緊固件
|
|
J41B-16/25C
|
鑄鋼
|
碳鋼
|
聚四氟乙烯
|
巴氐合金
|
石棉橡膠板
|
優質碳鋼
|
|
J41B-16/25Q
|
球墨鑄鐵
|
碳鋼
|
聚四氟乙烯
|
巴氏合金
|
石棉橡膠板
|
優質碳鋼
|
|
J41B-16/25K
|
可鍛鑄鐵
|
碳鋼
|
聚四氟乙烯
|
巴氏合金
|
石棉橡膠板
|
優質碳鋼
|
J41B 法蘭氨用截止閥主要尺寸表:
|
公稱通徑
DN(mm)
|
主要外形尺寸及連接尺寸
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
f2
|
z-d
|
H
|
DO
|
|
J41B-16C J41B-16Q J41B-16K
|
|
10
|
130
|
90
|
60
|
40
|
35
|
14
|
2
|
4
|
4-14
|
196
|
120
|
|
15
|
130
|
95
|
65
|
45
|
40
|
14
|
2
|
4
|
4-14
|
196
|
120
|
|
20
|
150
|
105
|
75
|
55
|
51
|
16
|
2
|
4
|
4-14
|
196
|
140
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
2
|
4
|
4-14
|
204
|
160
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
2
|
4
|
4-18
|
208
|
160
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
3
|
4
|
4-18
|
248
|
200
|
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-18
|
248
|
200
|
|
65
|
290
|
180
|
145
|
125
|
110
|
22
|
3
|
4
|
4-18
|
321
|
240
|
|
80
|
310
|
195
|
160
|
135
|
121
|
24
|
3
|
4
|
8-18
|
325
|
240
|
|
100
|
350
|
215
|
180
|
155
|
150
|
24
|
3
|
4.5
|
8-18
|
371
|
280
|
|
125
|
400
|
245
|
210
|
185
|
176
|
26
|
3
|
4.5
|
8-18
|
400
|
320
|
|
150
|
480
|
280
|
240
|
210
|
204
|
26
|
3
|
4.5
|
8-23
|
432
|
320
|
|
200
|
600
|
335
|
295
|
265
|
260
|
30
|
3
|
4.5
|
12-23
|
654
|
400
|
|
250
|
650
|
405
|
335
|
320
|
313
|
32
|
3
|
4.5
|
12-25
|
745
|
500
|
|
300
|
700
|
460
|
410
|
375
|
364
|
34
|
3
|
4.5
|
12-25
|
852
|
600
|
|
J41B-25C J41B-25Q J41B-25K
|
|
10
|
130
|
90
|
60
|
40
|
35
|
16
|
2
|
4
|
4-14
|
196
|
120
|
|
15
|
130
|
95
|
65
|
45
|
40
|
16
|
2
|
4
|
4-14
|
196
|
120
|
|
20
|
150
|
105
|
75
|
55
|
51
|
16
|
2
|
4
|
4-14
|
196
|
120
|
|
25
|
160
|
115
|
85
|
65
|
58
|
18
|
2
|
d
|
4-14
|
201
|
120
|
|
32
|
180
|
135
|
100
|
78
|
66
|
|
|
|
|
|
|

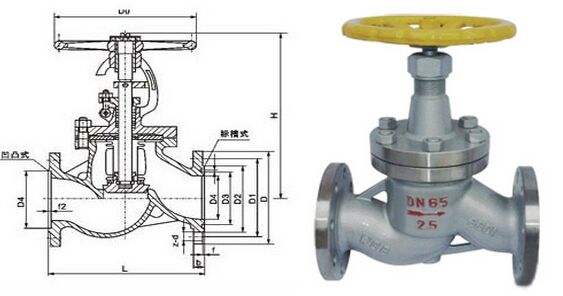

J41B法蘭氨用截止閥結構圖紙：
專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：
- 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
- 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
- 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
- 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.
